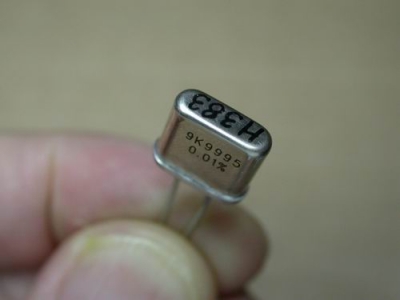

估计都没见过--超高精密电阻VHP202Z拆解图

VHP202Z可以说是目前最好的电阻，集中了零温度系数（<0.05ppm/C，0-60C）、高稳定度（10年2ppm！）、无感、低噪音等优良特性于一身。
这样好的电阻，内部什么构造呢？
要想知道电阻的滋味，最好的办法就是拆一只了！
可惜这电阻价格不扉，谁又能舍得呢？
后来想了个主意，团购！
参加人很踊跃，该电阻目前的10个股东为（按登记出资顺序）：
Aeon、lymex、zoo、bg1grn、thy888、llycom、托尼卡、lgq2000、fghlw、haisens2008。










更多图片请到这里查看：http://www.bbcnn.net/bbs/read.php?tid=147

这样都能做到0.01%真是够强。小电阻有没有这么高准确度的啊，功率有没有大点的。再给我们开开眼界。

这玩意一个要200，10年时2ppm稳定度，谁愿意拆，也就LYMEX有这实力，反正我是不愿意，关键是舍不得。东西太好了。

chuxp

去看了拆解图，原来是用油封的！这种电阻基板国内也有，工艺好象是照相然后光刻，最后用激光微调，中国电科院过去有套这种机器。不过VISHAY的工艺的确是好。。。。。

lgl_2005

见过实物电阻，但是没见过拆开的，这种封装就是S.O.T吧？

lymex

其实，0.01%是容差，实际上是调整偏差而已。这样的VHP202Z，容差可以指定为1%一直到0.001%，而内部完全一样。

与国产线绕0.01%比，这东西性能至少优越几十倍。做到0.001%轻而易举。

其实，几十年前的类似技术做成0.01%就没有任何问题，也早有产品。而这个电阻标上0.01%实在是太委屈了。

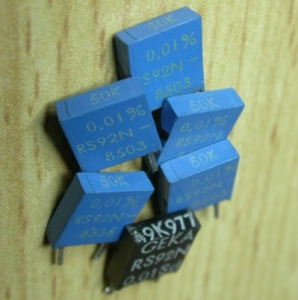

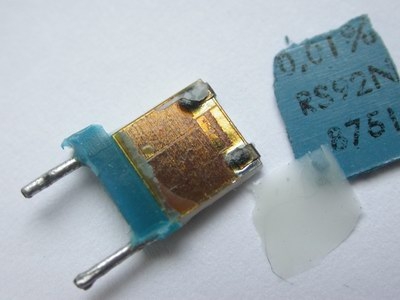

以下这样的蓝色电阻，同样也是金属箔，体积更小，也是0.01%的（实测能够满足），20多年以前的电阻，taobao上有卖3元/只。

[ 本帖最后由 lymex 于 2009-3-9 10:51 编辑 ]

lymex

原帖由 wildmaql 于 2009-3-7 08:11 发表
这样都能做到0.01%真是够强。小电阻有没有这么高准确度的啊，功率有没有大点的。再给我们开开眼界。

金属箔做到0.01%是非常容易的，做到0.001和0.0005%都没问题。

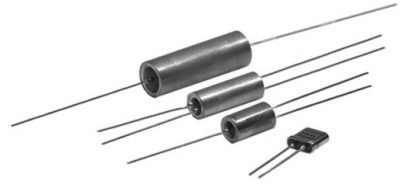

功率大的也有，比如圆柱型的VH518Z，是1.75W的，同样可以到0.001%。
再大功率的有VHP3/VHP4，加散热片后为10W，可以到0.01%。

lgl_2005

请问：见过实物电阻，但是没见过拆开的，楼主说的封装就是S.O.T吧？

lymex

不知道S.O.T是什么封装。反正不是SOT-23的类似IC封装的东西。Vishay手册里也没说是什么封装，只给出了外型尺寸。

但有一点，这种封装的类型是完全密封的、环境密封的，英文叫Hermetically Sealed，也可以简化叫“金封”，只有这种封装，才能保证外边的潮湿和氧气等不能进入内部，才能有高性能。那种塑封的，尽管也是金属箔/块电阻，但只能保证25ppm/年，相差甚远。

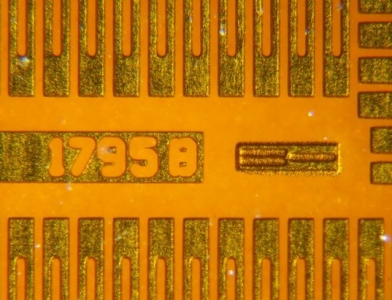

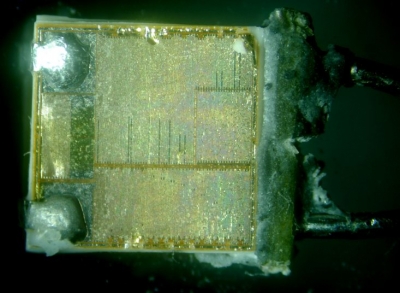

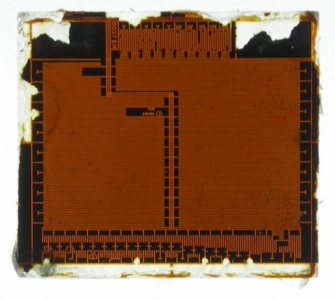

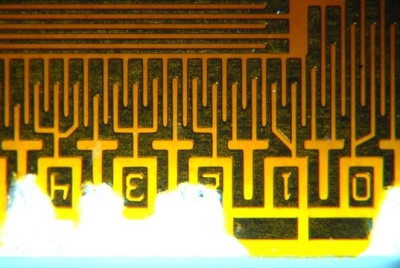

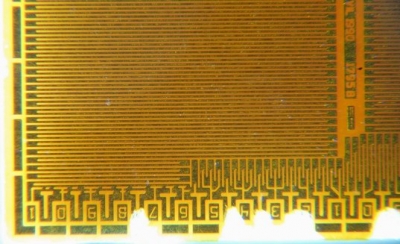

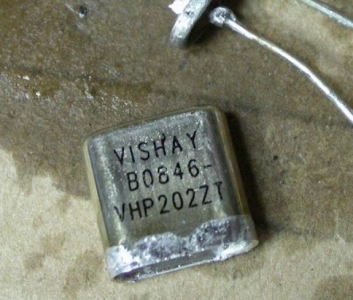

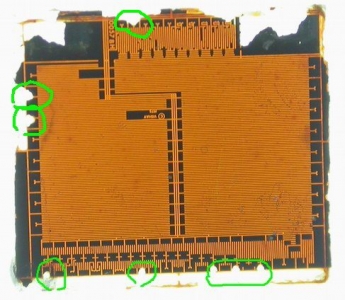

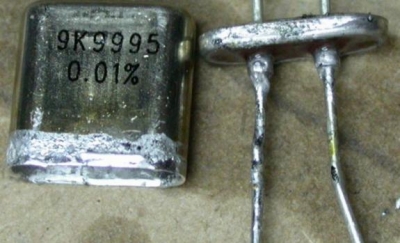

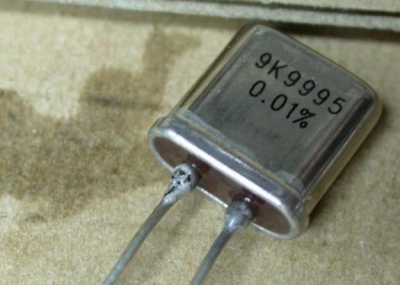

补充楼主，上三张VHP202Z 9k9995 内部照片（显微镜+DSLR拍摄）

[ 本帖最后由 lymex 于 2009-3-9 17:47 编辑 ]

lymex

原帖由 chuxp 于 2009-3-9 08:46 发表
去看了拆解图，原来是用油封的！这种电阻基板国内也有，工艺好象是照相然后光刻，最后用激光微调，中国电科院过去有套这种机器。不过VISHAY的工艺的确是好。。。。。 ...

是的，内部充油，这样均热、散热好，但必须是金封的才能充油。国内的很多电容是金属壳充油的，最后也都是焊接密封。

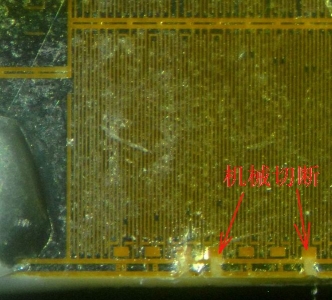

国内产的RJ711尽管不是金封，但内部做法类似，我也解剖过，是在瓷片上粘导电膜后光刻。调节不是激光，是机械的方法。Vishay也没用激光，由于设计的原因，用机调节属于整体切断，用激光反而有蒸发不一定好。RJ711我知道济宁和718厂有产。

lymex

原帖由 bgqjm 于 2009-3-8 21:03 发表
这玩意一个要200，10年时2ppm稳定度，谁愿意拆，也就LYMEX有这实力，反正我是不愿意，关键是舍不得。东西太好了。

这个电阻就是为了拆解而由10个人共同出钱买的，平均每人20元。

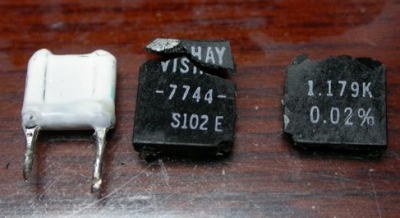

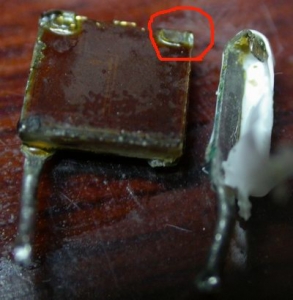

作为比较，再贴一个内部图。这个也是Vishay的但为塑封。型号为S102E，还是很典型的金属箔电阻，坏的，损坏原因是红圈处压接失效。基板不是瓷的，是玻璃的。

[ 本帖最后由 lymex 于 2009-3-9 18:28 编辑 ]

lgl_2005

多谢，电阻可能确实没有S.O.T封装，可能是指通过配置经过测试选择（SOT）的电阻，英文为Matching resistor,但是不知为何缩写成SOT，百思不得其解。

lymex

原帖由 lgl_2005 于 2009-3-10 09:21 发表
多谢，电阻可能确实没有S.O.T封装，可能是指通过配置经过测试选择（SOT）的电阻，英文为Matching resistor,但是不知为何缩写成SOT，百思不得其解。

SOT应该是Small-Outline Transistor的缩写，因此估计是搞错了。

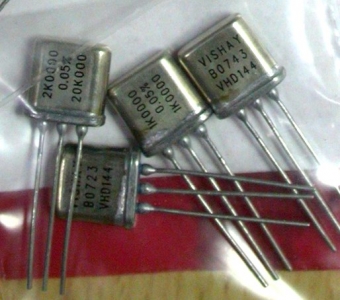

Vishay当然生产金封的Matching resistor，一种是双电阻，VHD开头的，另一种是扁的，有8脚也有更多的脚。

lgl_2005

我是从仪器技术文件上看到的，上面写着SOT，但是SOT（Small Outline Transistor）是小外形晶体管，技术文件上明确指的是电阻，可能真是技术文件写错了。形状和金封匹配电阻很像，再研究一下，还是多谢了。

[ 本帖最后由 lgl_2005 于 2009-3-10 13:58 编辑 ]

shushiquan

那么好的电阻也拆，可惜呀，有多的没扔两个过来

lzdldxsj

我十分佩服各位前辈的能力，我是实在也舍不得拆了的啊！

wow7156

时隔多年再来拜读 依然受用
