供应二次元影像测量仪

产品介绍

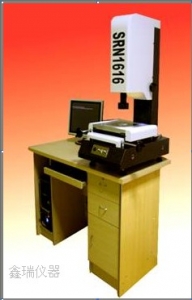

SRN系列光学影像测量仪不但采用高清晰CCD取像,结合多极变焦物镜,而且配备简单易用的影像测量软件,具备点,线,圆,两点距离,角度量测功能及坐标平移功能,测量数据可以输出到EXCEL,WORD中或将其量测元素的几何图形输出DXF
软件的自动寻边功能更增强了测量的精确度,减少了人为误差.

可以对二维测量的座标进行视觉化分析处理，应用于各种工、模具的测量向工程。广泛用于具有RS232介面和S端子的精密测量仪器。

技术参数

仪器型号	SRN1616	SRN2818	SRN4030
金属台尺寸(mm)	300×300	380×300	580×480
玻璃台尺寸(mm)	190×190	250×190	450×350
运动行程(mm)	160×160	280×180	400×300
仪器重量（kg）	100	120	189
外型尺寸：L x W x H	600x400x800	600x400x800	720x950x1020
测量与瞄准系统	摄像机：SONY彩色1/3"CCD摄像 显示器：17英寸彩色显示器 双焦物镜倍率： 0.7-4.5X         工作距离：75mm 电视总倍率：30-190X 物方视场：14-2.2mm
◆ Z轴调焦升降：200mm X.Y坐标示值误差≤(3+L/75)μm(L为被测长度)

功能介绍

元素测量：多点测量点、线、圆、弧、角度、椭圆，规定点数测量矩形，自动识别点、线、圆、弧。
元素构造：中心点构造、交点构造、中点构造、线构造、圆构造、角度构造。
元素预置：点、线、圆、弧。
图形处理：座标平移，工件摆正。任意轴摆正，座标系重置。
图形放大，图形缩小，图形平移，图形打印图形选中，取消选中，图形删除。
设置放大，图形缩小，图形打印圆形选中，取消选中，图形删除。
设置影像的灰度，饱和度，对比度，影像保存为BMP格式。
多种寻边模式，电脑自动取点，自动识别圆、弧大大提高采点速度。
影像支持S端子输入；影像大小640*480mm。测量数据直接发送到AutoCAD中，测量的图形可以dxf文档保存。测量数据可发送到WORD，Excel中，进行统计分析，可画出简单的Xbar-S管制图，求出Ca，等各种参数。多种语言界面切换。
