[几何量仪器] 我身边的几何量仪器——有奖活动

  [复制链接]
发表于 2010-1-19 12:05:49 | 显示全部楼层 |阅读模式

立刻注册计量论坛 交流工作中的点滴

您需要 登录 才可以下载或查看,没有账号?成为会员

x
1.要求必须是自己身边使用的,不可以用仪器宣传照
2.图片必须带说明文件
3.图片不能带水印,带水印删除
4.符合要求+2积分
发表于 2010-1-19 17:38:28 | 显示全部楼层
本帖最后由 飘八零 于 2010-1-19 17:42 编辑

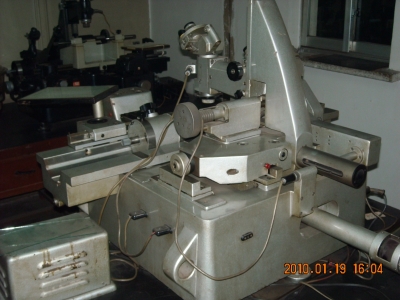

1.测长仪
20100119.jpg 20100119(001).jpg

20100119(004).jpg 20100119(005).jpg

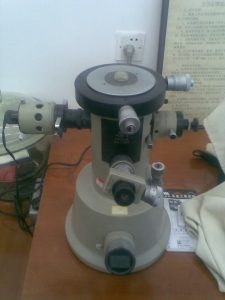

2.平面等厚干涉仪

3.光切显微镜

评分

参与人数 1威望 +2 收起 理由
上帝 + 2

查看全部评分

发表于 2010-1-19 18:47:36 | 显示全部楼层

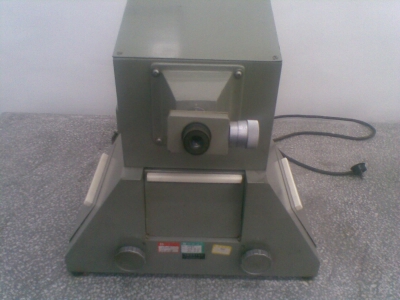

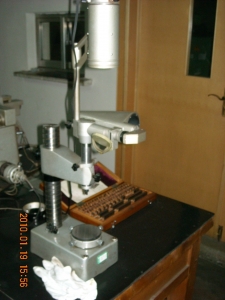

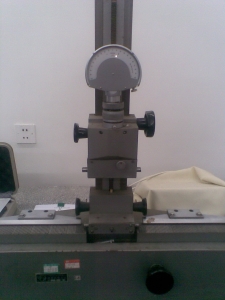

立式光学计,是用于测量园柱形,球形,线形等工件的直径或板型工件的厚度。可检定五等精度量块或一级精度的圆柱形量规。

立式光学计

立式光学计
发表于 2010-1-19 18:52:28 | 显示全部楼层
本帖最后由 小刚 于 2010-1-19 18:54 编辑

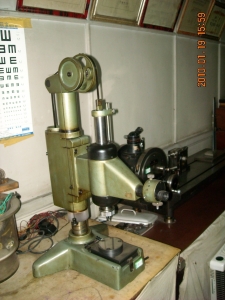

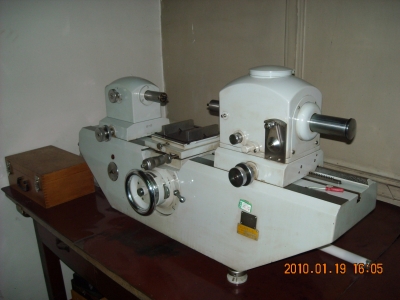

立式测长仪主要用于长方形,球形,圆柱形的工件外尺寸测量
发表于 2010-1-19 19:06:13 | 显示全部楼层

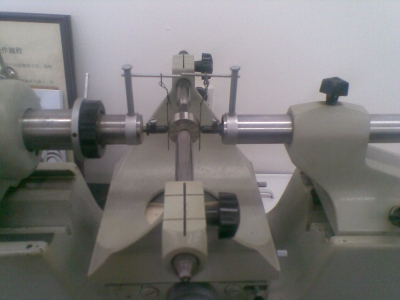

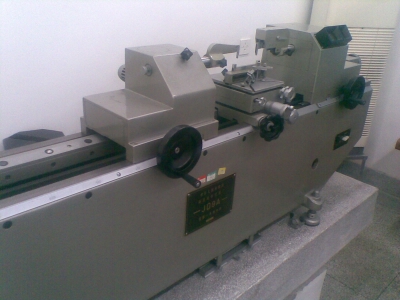

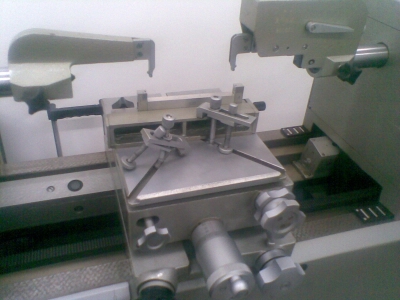

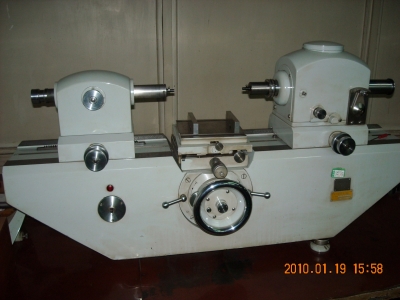

卧式测长仪用于1 长方形.球形.圆柱形工件的外尺寸测量
                    2 长方形工件内尺寸测量。以及用内测钩或电眼装置测量内孔。
                    3 外螺纹,内螺纹中经测量。
发表于 2010-1-19 19:23:35 | 显示全部楼层

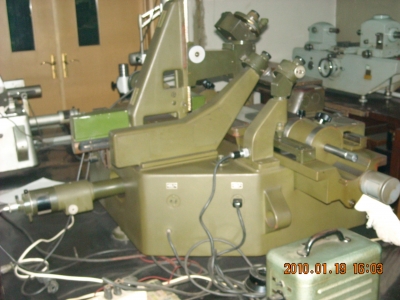

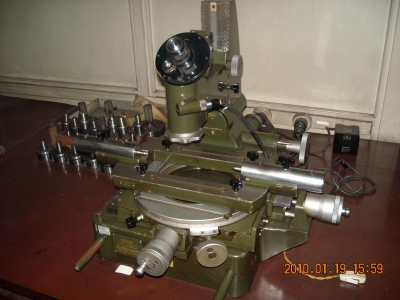

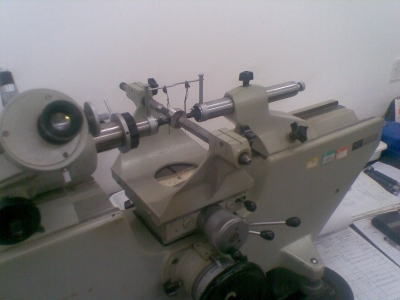

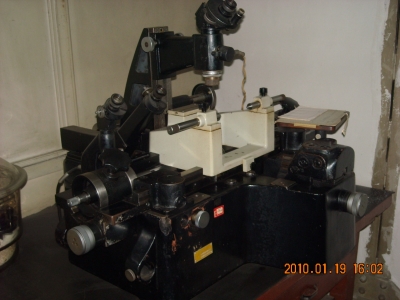

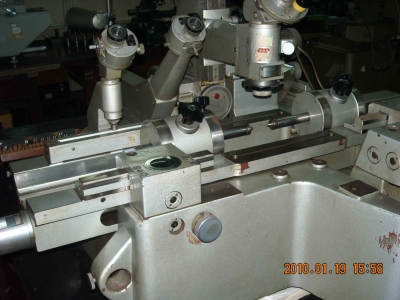

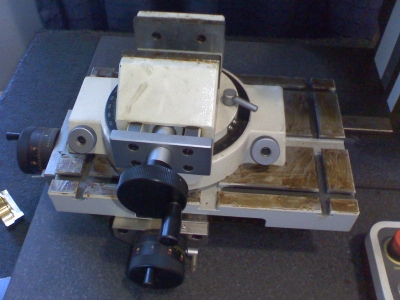

万能工具显微镜的用途。
                             1 .万能工工具显微镜可测量多种工件的长度尺寸和几何形状,例如:扁平工件,光滑圆柱,椎体,螺纹的各项参数,刀具的轮廓角及其各项参数,样板和模具的几何形状,凸轮的坐标尺寸,圆弧半径,孔径和孔间距等。

评分

参与人数 1威望 +2 收起 理由
上帝 + 2 原创内容

查看全部评分

发表于 2010-1-19 19:34:21 | 显示全部楼层

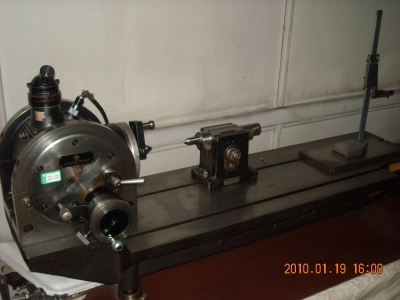

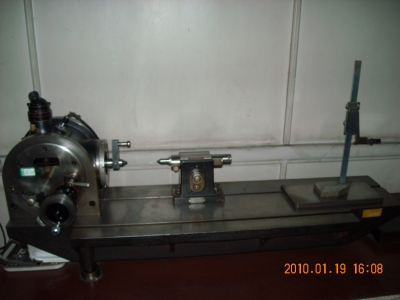

光学分度头用于角度测量和工件加工中的分度工作。一般是以工件的旋转中心线作为测量基准,以此来测量工件的中心夹角。
发表于 2010-1-19 19:37:48 | 显示全部楼层

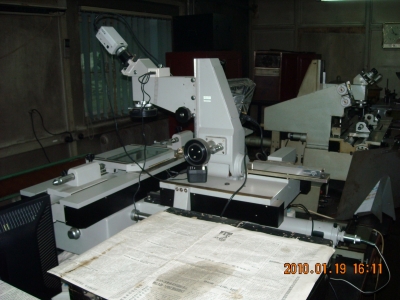

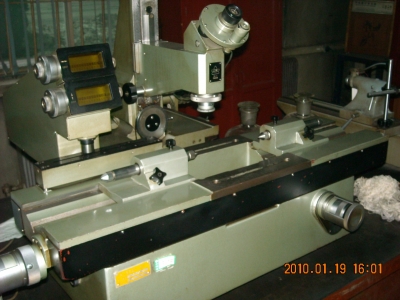

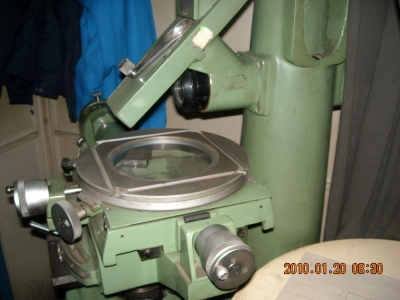

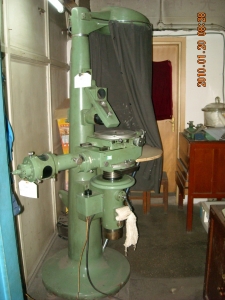

大型工具显微镜
发表于 2010-1-19 19:40:26 | 显示全部楼层

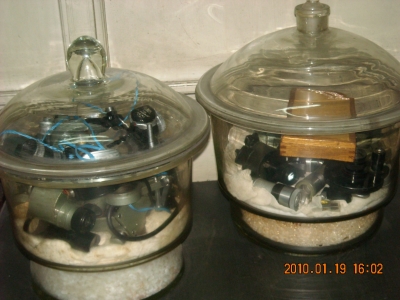

仪器附件一定要保存在密封的玻璃器皿中。
 楼主| 发表于 2010-1-19 20:48:01 | 显示全部楼层
仪器附件一定要保存在密封的玻璃器皿中。
小刚 发表于 2010-1-19 19:40

干燥容器中的硅胶应该换了,呵呵
发表于 2010-1-20 10:43:22 | 显示全部楼层

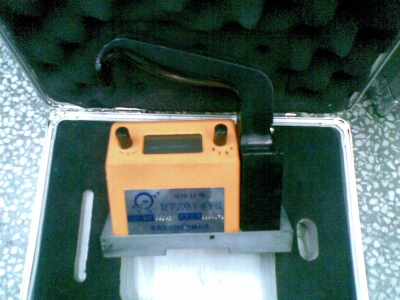

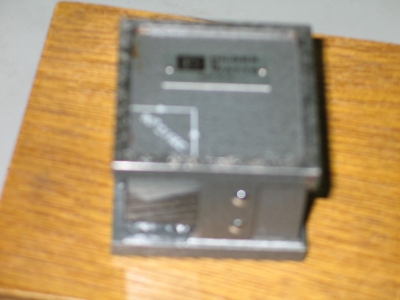

这是早就没有生产但还有需求的小角度检查仪:
发表于 2010-1-20 11:19:02 | 显示全部楼层

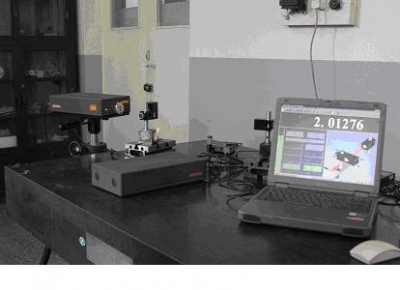

雷尼绍激光干涉仪

发表于 2010-1-20 20:29:32 | 显示全部楼层

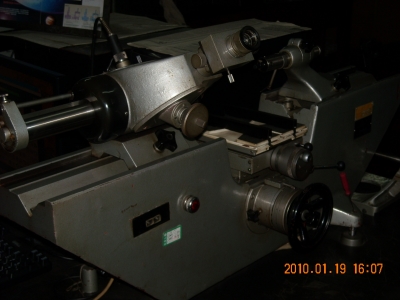

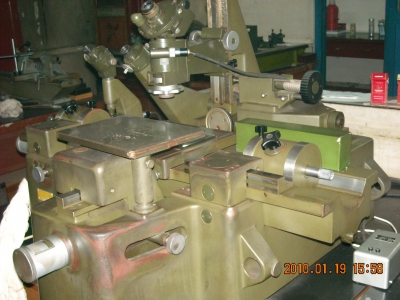

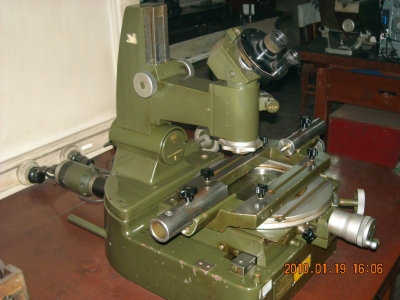

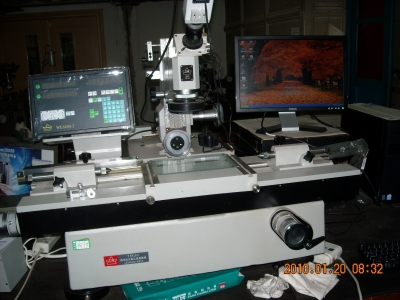

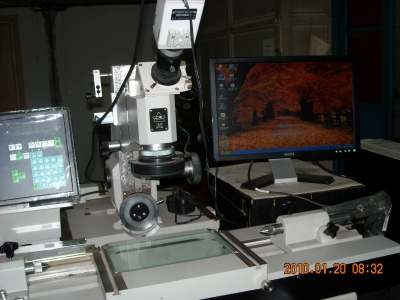

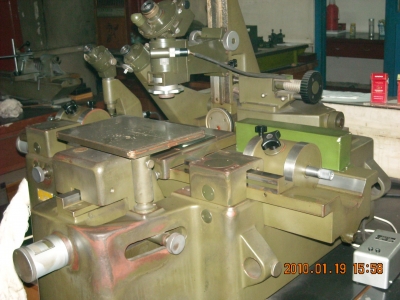

19JC----万工显
发表于 2010-1-20 20:34:14 | 显示全部楼层
辽宁铁岭产的投影仪
发表于 2010-1-21 19:25:58 | 显示全部楼层

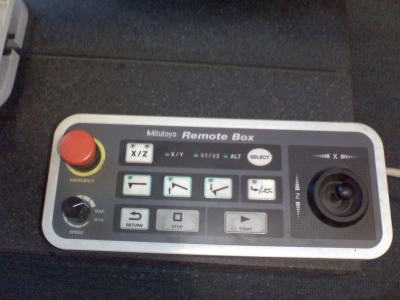

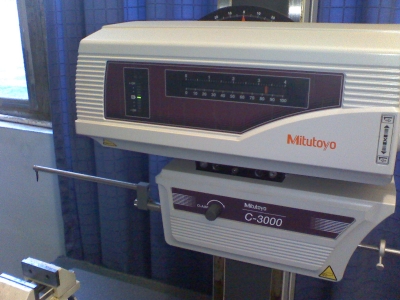

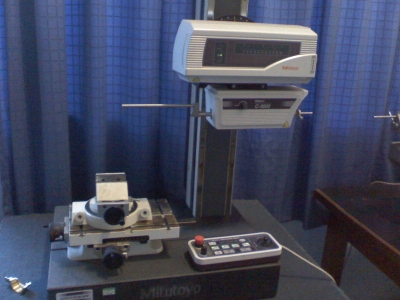

轮廓测量仪:主要用于测量复杂工件的外尺寸。
img213.jpg img218.jpg
img217.jpg img219.jpg
发表于 2010-1-22 12:59:25 | 显示全部楼层
刚刚看到小刚的那张苏联立式测长仪图片中还有视力检查表,是不是使用前还要进行视力检查,满足要求的人才能用啊,呵呵
发表于 2010-1-23 21:52:27 | 显示全部楼层
回复 16# 嘻嘻哈哈


    是同事贴上去的,闲时测测视力,关心一下自己的眼睛。
发表于 2010-1-25 13:06:18 | 显示全部楼层
都是些标准测量用的,怎么没有三次园呢?
发表于 2010-1-25 14:36:44 | 显示全部楼层
本帖最后由 xqbljc 于 2010-1-25 14:39 编辑

常规几何量仪器已经发了一部分,同类仪器就不再上传了,现传上部分小角度和圆分度仪器。

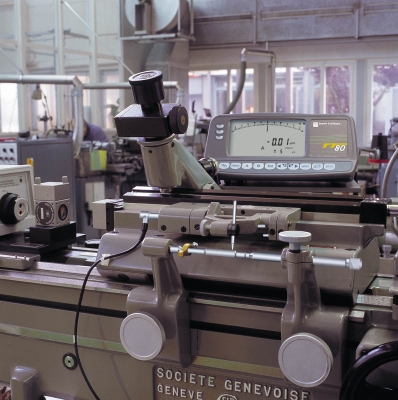

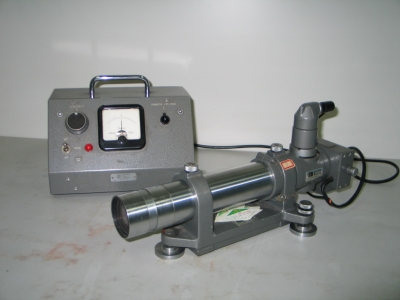

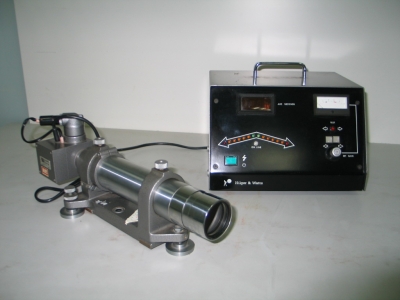

1.英国HILGER WATTS生产的TA80型数显光电自准直仪 分度值0.01″测量范围0~±20″
                英国HILGER WATTS产0.01″TA80型数显光电自准直仪.jpg

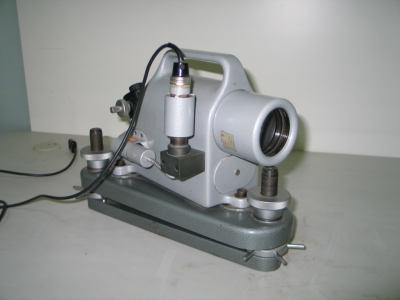

2.英国HILGER WATTS生产的TA53型光电自准直仪      分度值0.2″   测量范围0~10′
                英国HILGER WATTS产0.2″TA53型光电自准直仪.jpg
3.德国LEI TZ生产的0.1″光学自准直仪          分度值0.1″   测量范围0~16′
发表于 2010-1-25 14:49:08 | 显示全部楼层

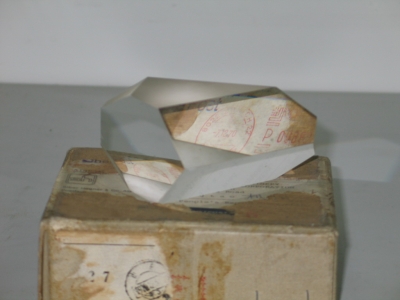

4.英国HILGER WATTS生产的五角棱镜   准确度90°±1″
             英国HILGER WATTS产五角棱镜.jpg
5.英国HILGER WATTS生产的36面正多面棱体(玻璃)
             英国HILGER WATTS产36面正多面棱体(玻璃).jpg
6.英国HILGER WATTS生产的光学角度棱镜(玻璃)
             英国HILGER WATTS产光学棱镜.jpg
发表于 2010-1-25 14:57:56 | 显示全部楼层
本帖最后由 xqbljc 于 2010-1-25 15:05 编辑

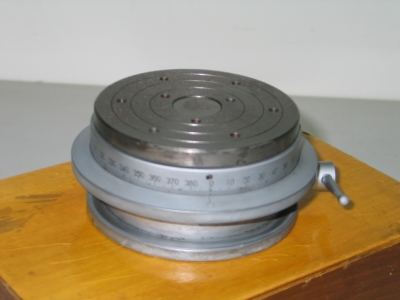

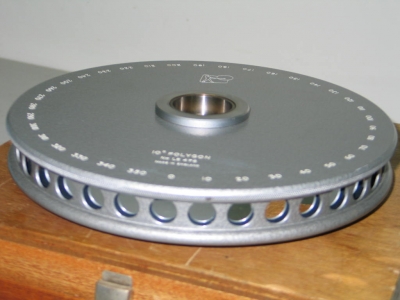

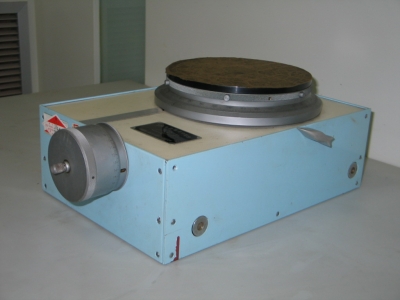

7.中国九江六三五四所生产的720细分多齿分度台   0.2″级
8.中国九江六三五四所生产的360或391多齿分度台   0.3″级

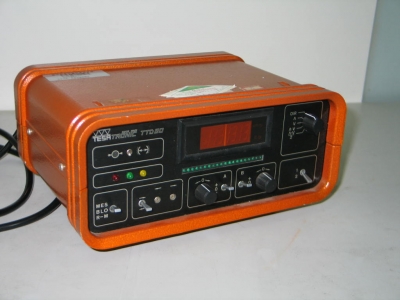

9.瑞士TESA生产的TTD-60型数显电感测微仪

评分

参与人数 1威望 +1 收起 理由
上帝 + 1

查看全部评分

发表于 2010-1-25 16:17:34 | 显示全部楼层

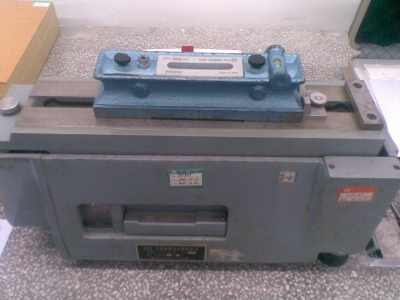

1.直角尺检定仪 ZCY-400
2.水平仪检定器 101 A

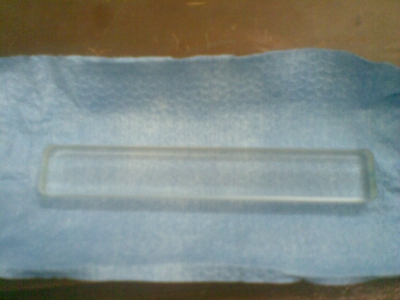

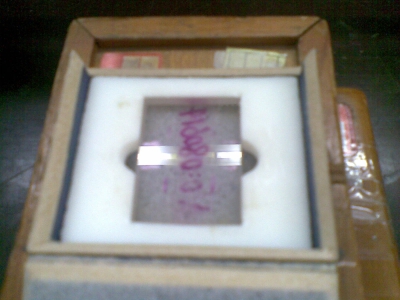

3.标准玻璃线纹尺 100mm

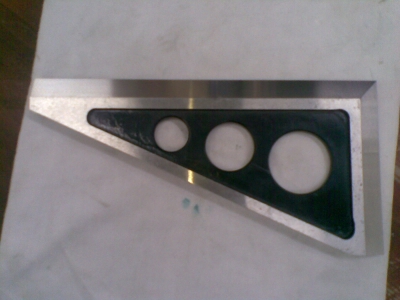

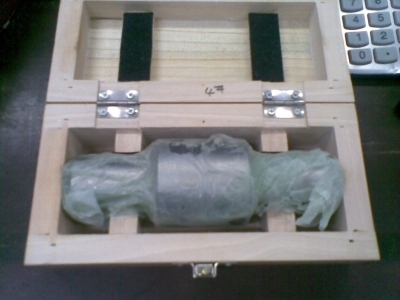

4.刀口型直角尺 (200x100)mm
5.多刻线样板 Ra=0.2um
6.偏心轴  Φ50mm

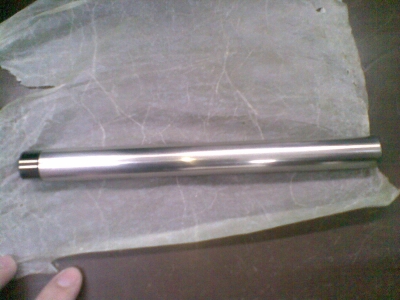

7.标准园棒 (Φ20x200)mm

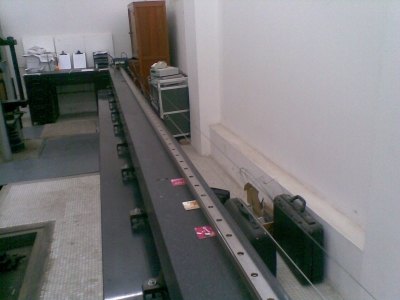

8.钢直尺卷尺检定装置 (0~5)m
9.电子水平仪 0.01/0.001mm/m

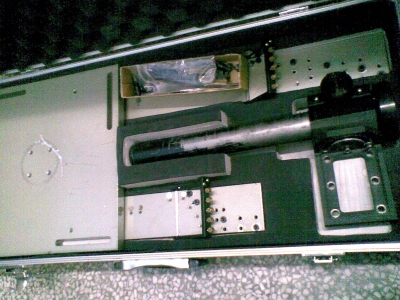

10.三坐标校准量块支架

评分

参与人数 1威望 +2 收起 理由
上帝 + 2

查看全部评分

发表于 2010-1-25 16:42:39 | 显示全部楼层
楼上是计量所的吧:)
tyc421 该用户已被删除
发表于 2010-1-25 18:56:26 | 显示全部楼层
很可惜我们单位是国防系统的。不敢用相机。
发表于 2010-1-25 21:46:28 | 显示全部楼层
22楼的直角尺检定仪 ZCY-400,还能用吗?其所带的标准规如何检测?如果我没有记错的话,这台ZCY-400直角尺检定仪应该是支援唐山大地震所购买的产品。
