针对电子式互感器校验装置XL-807的一些问答

1、可否对小信号输出的电子式互感器进行校验，额定输入电压的范围。
答：我司研发的XL-807电子式互感器校验仪可配置小信息输入端。
小信号互感器输入电压范围：0~10V
(22.5mV、150mV、200mV、225mV、4V、1.625V、2V、3.25V、4v、6.5V、10V自动)

2、可否对IEC61850输出的电子式互感器进行校验。
答：我司研发的XL-807电子式互感器校验仪可对符合IEC61850（-9-1，-9-2LE，-9-2）输出的电子互感器（合并单元）进行校验，额定量程如下：
IEC61850-9-1：额定电压参数11585（0X2D41）
IEC61850-9-2：数字量1为10mV
IEC61850-9-1：额定保护电流463（0X 1CF），额定测量电流11585（0X2D41）
IEC61850-9-2：数字量1为1mA

3、可否实时计算并显示被校互感器与标准互感器电流/电压的比差、角差。
答：我司研发的XL-807电子式互感器校验仪通过配套的软件可实时显示被检互感器与标准互感器电流/电压的比差，角差。并可根据设置的计算平均次数自动计算多次的平均值及变差值。

4、可否显示当前一次导线的电流、电压、频率等相关信息，便于综合评估被校参数
答：我司研发的XL-807电子式互感器校验仪 可根据设置的变比计算并显示标准一次导线的电流或电压有效值、频率及被检电流或电压有效值。

5、可否显示被校互感器输出的实时波形，以及相关设置
答：我司研发的XL-807电子式互感器校验仪通过配套的软件可实时显示标准及被检互感器的输出波形，可记录数据并自动保存校验数据，生成报表。


6、支持哪些同步方式
答：我司研发的XL-807电子式互感器校验仪支持 光B码、光PPS同步、电PPS同步。可接收同步信号输入或输出同步信号。并结合我司研发的XL-8061多功能对时转换器可在不同的同步信号之间进行转换，或同步输出两路同步信号。

7、对于通过交换机的信号，其中可能有多路MU的信号，可否对单独一个MU进行测试。
答：我司研发的XL-807电子式互感器校验仪 可配置组播地址（屏蔽电网其它MU信息），使组播地址与检验的MU地址相同，便可只接收该MU的信息，只对该MU进行校验。

8、可接收几个通道的输入信息
答：一般IEC61850使用的是最多12个通道的数据，但由于国内有些MU有不只12路通道的输出，所以我司研发的XL-807电子式互感器校验仪 目前最高可接收22路通道的输入。可对目前国内所有的符合IEC61850标准输出的电子式互感器进行校验。

9、支持哪些采样点数输出的电子式互感器校验仪。
答：日前国内一般使用的是80点输出，但有些MU可能使用其它采样点进行输出。所以我司研发的XL-807电子式互感器校验仪 目前可对使用40，80，128，200，256，48，96，192等多种采样点输出的电子式互感器进行校验。

10、主要有哪些功能
        答：我司研发的XL-807电子式互感器校验仪具有以下主要功能：
1）实现对电子式互感器的角差和比差的校验。
        2）可进行通信故障仿真测试，如帧丢失、通信延迟、通道异常等，全面考核电子式互感器的通信功能和容错能力。
        3）兼容IEC61850-9-1/-9-2协议，满足各种光纤接口规格，对通信参数具有自适应能力。
        4）能对IEC61850-9-1/ IEC61850-9-2的网络报文进行全息分析,如网络地址、ASDU个数、采样率、同步方式、数据波形等。
        5）能灵活配置采样点数等通信参数。
        6）具有SC、ST接口的光纤以太网接口和双RJ45以太网接口，接口方便灵活，可以适应不同的被校设备。
        7）方便的检定点误差记录，点击报表生成即可将记录的误差数据保存成word文档，方便存档或进行误差分析。
        8）可实现对数字式互感器进行精度校准和量值溯源。


11、重量及体积如何，是否合适现场使用
答：我司研发的XL-807电子式互感器校验仪 机箱使用全铝合金制造，结实美观重量轻，非常适合野外现场使用。
尺寸：160mm×380mm×450mm
整机重量：8.5kg

12、在现场使用时是否需要配置笔记本电脑。
答：我司研发的XL-807电子式互感器校验仪 配置了带触摸屏的工控机（相当一个便携式的电脑），在现场时无需要使用笔记本电脑便可进行使用。

13、说说如何对电子式互感器进行校验
答：以下以PT为例进行说明，光电CT校验类似。

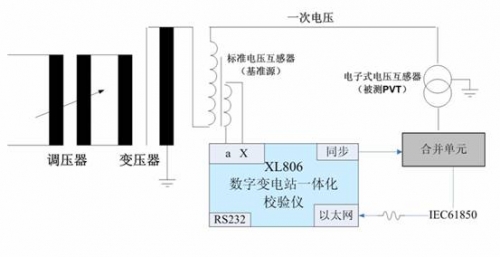

被检验光电PT，接受校验仪送过来的同步信号，并在同步信号的控制下，把光电转换后的数字量通过以太网传给XL-807电子式互感器校验仪，校验同时通过AD采集标准电压互感器的模拟信号，并转换为数字量和被检PT传递过来的数字信号使用FFT计算出比差和角差


14、校验仪在操作上是否复杂，是否需要专门的培训。

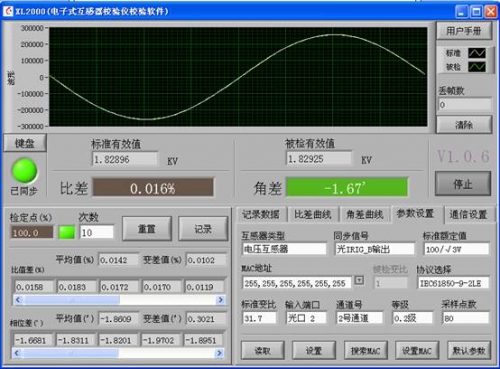

答：我司研发的XL-807电子式互感器校验仪 配合校验软件对电子式互感器进行校验非常方便

如图只需要在参数设置中选择好参数并设置，点击开始便宜可进行校验。

15、精度及如何保证
答：我司研发的XL-807电子式互感器校验仪 自身精度0.05级，角差2分。可实现对0.2S等级以下的电子式互感器的校验。本校验仪内核采用双CPU架构，功能强大，以24Bit AD芯片和512倍过采样技术大大扩展了带宽，提高了测量精度。同时，采用多档位自动切换和FIR滤波器提高动态范围和信噪比。


16、设备供电方式
答：跟模拟相关的电源，使用我司自主研发的线性电压。  电压工作范围 : 220VAC±5% 具有低辐射，高稳定的特点。
      跟数字相关的使用外购开关电源，输入范围220VAC±15% ，主要供工控机和通信使用。

17、准确度等级如何？
答：电压采样使用EBG公司  1ppm的电阻分压并通过高性能运放调理后  进入AD，电流使用0.01%的零磁通互感器转换后，经过I/V变换后
进入AD，参考电压使用 ADI公司ADR441BR 1ppm ，模数转换使用  TI公司 24Bit AD 的ADS1278。保证了在0-50度环境下达到0.05级

18、同步输出的时间精度如何？
答：内部使用0.1ppm的精体分频输出，其中晶体的精度优于1ppm

19、同步输入的时间精度如何？
答：输入检测精度优于0.1uS

20、电源和采样输入是否采用隔离和压敏电阻措施，提高设备可靠性
答：由于互感器在升压时，由于操作人员或天气原因，会过压放电。
      造成二次互感器的电压输出有很高的电压脉冲容易损坏装置。我司研发的XL-807电子式互感器 输入电压通道并联压压敏电阻，同时电压和机壳也并联压敏电阻，为过压信号提供泄放路径保护内部的器件。

21、是否可使用外围键盘鼠标，以方便操作。
答：我司研发的XL-807电子式互感器校验仪，配有触摸屏和无线键盘。并且工控机上带有USB口，可外接USB键盘鼠标。
