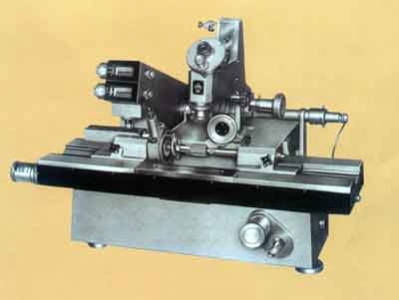

70年代万工显图片及说明

万能工具显微镜是一种在工业生产和科学研究部门中使用十分广泛的光学计量仪器。仪器具有较高的测量精度，适用于长度和角度的精密测量；同时由于配备有多种附件，使其使用范围得到充分的扩大。仪器可用影像法，轴切法或接触按直角座标或极座标对机械工具和零、部件的长度、角度和形状进行测量，主要的测量对象有：刀具、量具、模具、样板、螺纹和齿轮类工件等等。
规格：1、测量范围与分度值
（1）X、Y坐标
测量范围：X—200mm
　　　　 Y—100mm
分度值（投影读数）：0.001mm
（2）瞄准显微镜
立臂倾斜范围：±各15度
分度值：10分
（3）测角目镜分度值：1分
（4）轮廓目镜
分度值：10分
园弧分划板：曲率半径R 0.1—100mm
螺纹分划板：普通螺纹螺距t 0.25—6mm
（5）光学分度台
分度值（投影读数）：10秒
（6）光学分度头
分度值：1分
（7）光学定位器
测头直径（实际直径值的极限：ф3±0.1mm
检定误差≤0.0005mm）
测量力：8—14克
最大测量深度：15mm
（8）玻璃工作台
玻璃台面尺寸：215*130mm
（9）顶针架
最大夹持直径：ф100mm
最大夹持长度：被测件直径≤55mm时 750mm
　　　　　　 被测件直径>55mm时 600mm
（10）高顶针架
最大夹持直径：ф180mm
最大夹持长度：600mm
（11）V形架
左V形架前后调节范围：前后各5mm
右V形架高低调节范围：向上15mm
　　　　　　　　　　 向下3mm
（12）最大承载量：40公斤
2、瞄准显微镜光学参数
物镜放大倍数标志值：1X、3X、5X
（1）总放大倍数
用测角或轮廓目镜：10X、30X、50X
用双像目镜：15X、42X、65X
（2）物方视场（mm）
用测角或轮廓目镜：ф20、ф6.6、ф4
用双像目镜：ф13、ф4.7、ф3
（3）工作距离（mm）
用测角或轮廓目镜：78、75、48
用双像目镜：35、70、46
3、仪器精度
温度要求：
（1）工作室的温度为20º±2ºC
（2）工作室的温度变化每小时不超过1ºC
（3）被测件和仪器的温度差不超过0.5ºC
在满足所规定的温度要求的条件下，仪器有如下的保证：
（1）X、Y座标
用玻璃毫米分划尺进行检定时，仪器的最大不准确度：
仪器的分划尺不作修正时：X不大于0.0035mm
　　　　　　　　　　　　 Y不大于0.0025mm
仪器的分划尺按修正表进行修正时：
　　　　　　　　　　　　 X不大于0.0025mm
　　　　　　　　　　　　 Y不大于0.0015mm

[ 本帖最后由 duomeiti 于 2008-11-19 16:00 编辑 ]

现在都用三坐标测量仪了吧？

这个好像是影屏式的，路过传上一张阿基米德螺旋线式的就最好的了。那是最经典的了，我们学校就有一台，是新天的。

这是上海产的,我们学校有一台

我们单位有一台和它有一点区别

我原来单位就有这样的一台

是上海产的19JA万工显吧，我单位有一台是71年产的。读数系统没有阿基米德螺旋线好。其他还行吧。

我原来单位有一台和图片一样，但早就封存了，检刻线我们用读数显微镜。

这个好象是经过改造的吧,读数部分已经变成数字显示的了,我们单位有一台上海光添的,上面还有毛主席语录,现在还在使用.效果还不错.

这台万工显是上光的19JA，我单位4台这样的，这种结构的万工显有一个先天缺陷，就是纵横向锁紧机构非常差，尤其是横向。

偶公司用的是新天JX13C的。不知有什么不足？还有好多功能不会用呀。。。
