内螺纹中径的简便测量法

内螺纹中径的简便测量法

韩梅  李娜

    对于小批量、多规格内螺纹中径的测量，采用在万能测长仪上用测钩和带有V形槽的专用附件组合标准尺寸进行比较测量的传统方法，比较麻烦且效率低。本文推荐一种简便的测量方法，其具体测量步骤如下:
    根据被测内螺纹的螺距P，在螺纹数值表中选用合适的测量球直径d0，“标准”尺寸的组合方法也与传统方法相同，只是E值不用计算，也不需3～4块量块组合，而只用1块任意尺寸的三等量块(一般选用大于20mm的整数值的量块)代替E值。将其组合成“标准”尺寸的组合体，安放在浮动工作台上，将带有测钩的尾座固定在仪器导轨的适当位置上，再使两测钩的测球与“标准”尺寸组合体的V形槽接触，调整测量头座使仪器的读数值与选用的量块的实测尺寸相符。然后将测量头座固定在仪器的导轨上，重复接触几次，直至读数值稳定。取下组合体，就可以对内螺纹工件进行测量。将读数值A加上各自的修正值K，就是被测内螺纹的实测中径D2，即:
    D2=A+K  (1)
    修正值K是仪器在用“标准”尺寸组合体调整仪器读数值时的一个差值，如图1所示，组合“标准”尺寸的量块值等于E，而测球与V形槽接触时相当于被测螺纹D2的位置，我们将仪器的读数值调到与E相同的刻度，因此:
    K=D20-E


    图1

    由图1可见:
    E=X-(a+b)
    所以:K=D20-〔x-(a+b)〕=(a+b)+D20-x  (2)
    式中:D20——被测内螺纹公称中径；X——被测内螺纹牙凹全牙形的尖端距离；a+b——选用的V形测块常数。
    D20、x的计算值，在万能测长仪的仪器说明书的附表中均可查到；a+b为常数值，其刻在V形测块上。从式(2)可知，利用原有的螺纹数值表，就可以很容易地求得不同规格的内螺纹中径测量的修正值K。如测量者无此螺纹表，K值可按式(3)计算:

    根据式(3)，测量者可根据常用规格及使用的V形测块，计算出K值并列一表，以便实际测量时查用。
    经几年来的实际测试比较，用传统方法测5个螺距相同而中径不同的内螺纹2件，需要近一个半小时，而按本文所述的方法，只需6～7分钟，效率提高了十几倍。另外，由于减少了量块数量和组合次数，从而也减少了一些不必要的误差因素。
    作者单位【齐齐哈尔二机床(集团)有限公司】

测量时螺纹环规是平着摆放、还是竖着摆放，摆放的方式不同决定拐点的寻找是否方便。

精度不度时可采用，否则...............

有没有这套测量装置在实际测量时的照片，我们单位标准装置什么的都有，就是不知道怎么装在测长仪上，标准装置是怎么固定的，测长仪是新天的JD10A的，说明书不慎丢失了。

请我(a+b)值是6.137还是6.523？我们单位的是6.523，可书上是6.137.

回复 5# huangww

怎么可以按书上的呢，按你们实际的（a+b）值，每一对V型块尺寸都不一样。

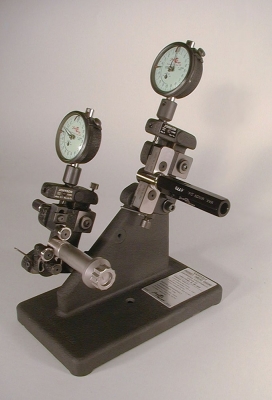

要快速测量，还是我这种设备比较快，张开测头卡一下读书就好了，就像卡尺一样简单。

很想知道，我们的仪器不带这样的附件，在测长机上直接用T型探针测量内螺纹

计量院能溯源么

我个人一直认同用校对规
