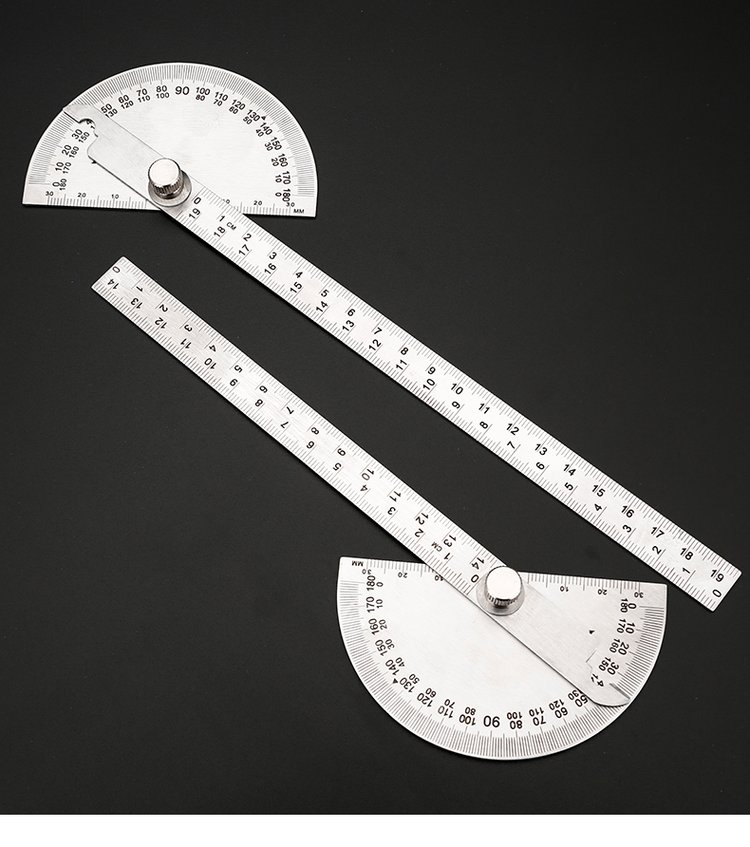

| 仪器图片: |
 |
| 仪器名称: |
组合式角度尺 |
| 仪器俗称/别名: |
组合角尺、组合量角器、滑动T形角尺、组合式万能角尺 |
| 英文名称: |
Combination Square Set |
| 型号规格: |
直尺测量范围：0~300mm，分度值1mm 分度盘（量角器）测量范围：0°~180°，分度值1° 常见套装规格：150mm、300mm直尺配分度盘、角度尺、中心规 |
| 生产厂家: |
- |
| 相关规程/规范: |
JJF 1132 组合式角度尺校准规范 |
| 测量范围: |
量角器（分度盘）：0°~180° 直尺：0~300mm 角度尺与直尺组合可构成45°、90°等角度 |
| 技术指标: |
各测量面平面度/直线度：各测量面不允许凸，直尺测量面的直线度不大于0.02mm，其他测量面平面度不大于0.02mm
直尺两测量面平行度：全长不大于0.03mm
直尺示值误差：全长及任一线纹到尺的端边或末端线纹的示值误差不超过±0.10mm
量角器示值误差：不超过±20′
角度尺与直尺组成90°时角度偏差：不超过±8′
角度尺与直尺组成45°时角度偏差：不超过±10′
直尺测量线与中心规角平分线的重合度：不超过±0.15mm |
| 等级: |
/（按分度值区分精度，无等级分类） |
| 分辨率: |
量角器（分度盘）：1° 直尺：1mm |
| 计量标准与配套设备: |
计量标准：三等标准金属线纹尺（校准直尺示值误差）、分度值为2′的万能角度尺（校准量角器示值误差和角度尺角度偏差）
配套设备：专用检验圆柱（校准直尺测量线与中心规角平分线的重合度）、0级或1级平板、千分表、2级塞尺、刀口形直尺（校准测量面直线度和平面度） |
| 推荐标准器品牌: |
|
| 描述: |
组合式角度尺是一种多功能的组合测量器具，由角度尺、直尺、中心规、尺座、分度盘等部件组成，各部件可拆卸组合使用。直尺为主要基准件，其他部件均安装在直尺上，通过不同部件的组合可实现角度测量、长度测量、高度测量、深度测量及圆心定位等多种功能。
组合式角度尺的结构和工作原理：直尺为带有刻度的钢质尺杆，尺座（角度尺座）可在直尺上滑动并锁紧，尺座上带有90°和45°基准面，可用于直角和45°角的测量与划线；分度盘（量角器）安装在直尺上，可绕轴旋转，分度盘半圆周上从0°向两侧分别刻有0°~90°的刻线，每格代表1°，用于任意角度的测量和划线；中心规（中心找正器）安装在直尺上，其V形槽可与圆柱形工件贴合，用于找正圆柱形工件的中心。 |
