[博物馆计量文物鉴赏-33] 候风地动仪：都柱验震测八方——世界最早的地震方位测量仪

文物信息

文物名称：候风地动仪（又称张衡地动仪）
馆藏博物馆：无实物存世（文献记载类计量器具）。以下场馆藏有复原模型：中国国家博物馆（王振铎1951年版复原模型）、中国科技馆（冯锐2009年版复原模型）、河南博物院（冯锐版模型）、张衡博物馆（南阳，多种复原品展示）、洛阳灵台遗址（原器安放地考古遗址）
年代：东汉阳嘉元年（公元132年）创制；约公元190年（董卓焚洛阳）原器损毁失踪，至公元310年（永嘉之乱）彻底失传
材质/尺寸：精铜铸造；圆径八尺（东汉一尺约24厘米，约合192厘米），合盖隆起，形似酒尊；外饰篆文、山龟、鸟兽之形
设计者/监制：张衡（公元78-139年），字平子，南阳西鄂（今河南南阳）人，时任太史令，掌管天文历法与灾异记录

计量功能

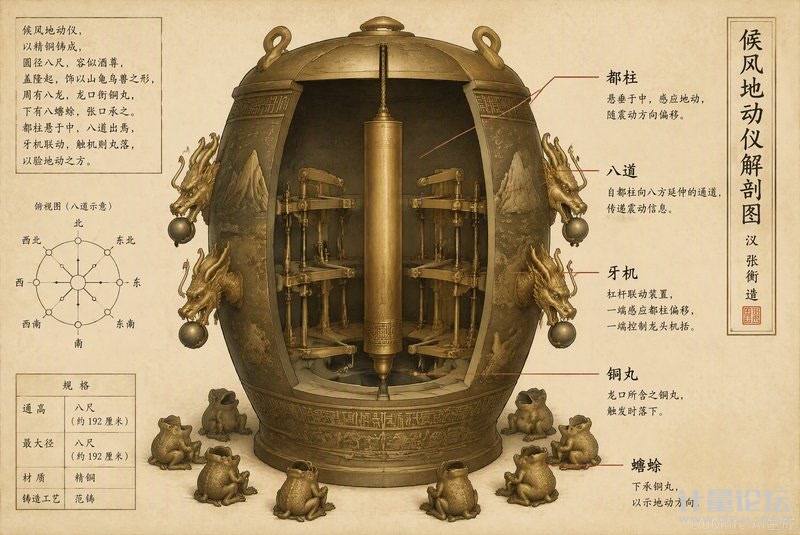

候风地动仪是世界上最早的地震方位测量仪器，其核心计量价值在于将短暂而混乱的地震震动转化为可查看的方位信号。当地震波传来时，仪器内部的"都柱"因惯性产生相对位移，通过八道杠杆（牙机）触发对应方位的龙首释放铜丸，落入蟾蜍口中发出声响，从而指示地震来自何方。

• 都柱——惯性验震核心：仪器中央的"都柱"是整个机制的心脏。"都"意为大、总，"都柱"即中央大柱。关于其具体形态，学界提出三种假说：直立杆（王振铎1951年）、倒立摆（重心高、底部支点小，易倾倒）和悬垂摆（冯锐2004年，上端固定、下端自由摆动）。三种方案均利用惯性原理——地震波传来时，地面与仪器一起运动，而都柱因惯性保持静止或滞后，产生相对位移，从而推动八道机关
• 八道——方位传递通道："傍行八道"指围绕都柱设置的八条通道，对应东、南、西、北、东南、西南、东北、西北八个方位。都柱因惯性偏移后倒入（或推动）其中一道，每道内装有牙机（杠杆机构），将都柱的位移信号传递至对应方向的龙首
• 牙机——杠杆触发机构："施关发机"与"牙机巧制"指精密的杠杆联动装置。八道中的牙机一端靠近都柱，一端连接龙头上颌。都柱偏移推动牙机，牙机抬起龙头上颌，铜丸从龙口脱出。"皆隐在尊中，覆盖周密无际"——所有机械结构隐藏在铜尊内部，外部不见任何缝隙
• 八龙八蟾——方位指示系统：仪器外部八条铜龙分列八方，龙头朝下，口衔铜丸；下方八只铜蟾蜍张口承之。某方地震时，对应龙首吐丸落入蟾蜍口中，"振声激扬，伺者因此觉知"。"虽一龙发机，而七首不动"——只触发一个方向，其余七个方向不动，确保方位判别准确


历史背景

东汉时期地震频发。据《后汉书·五行志》记载，自汉安帝永初元年（107年）至延光四年（125年）的十八年间，几乎年年大震，地震区有时达四十二个郡国，引起地裂山崩、房屋倒塌、江河泛滥。张衡对地震有亲身体验，作为太史令，记录灾异是其职责所在。传统观念将地震视为上天警示，张衡则以科学态度对待，在朝廷支持下研制了候风地动仪。

关于地动仪的文献记载，最权威的出自《后汉书·张衡传》：

• 《后汉书·张衡传》（南朝范晔）："阳嘉元年，复造候风地动仪。以精铜铸成，员径八尺，合盖隆起，形似酒尊，饰以篆文山龟鸟兽之形。中有都柱，傍行八道，施关发机。外有八龙，首衔铜丸，下有蟾蜍，张口承之。其牙机巧制，皆隐在尊中，覆盖周密无际。如有地动，尊则振龙，机发吐丸，而蟾蜍衔之。振声激扬，伺者因此觉知。虽一龙发机，而七首不动，寻其方面，乃知震之所在。验之以事，合契若神。自书典所记，未之有也。"——这段196字的记载是后世了解地动仪的唯一文献依据
• 陇西验震事件："尝一龙机发而地不觉动，京师学者咸怪其无征。后数日驿至，果地震陇西，于是皆服其妙。"——阳嘉三年（134年），地动仪西北方龙首吐丸，洛阳无人感到地震，众人质疑。数日后陇西（今甘肃天水一带）快马传报地震，与仪器指示方位吻合，距洛阳约一千余里。这是人类历史上第一次用仪器成功测定远距离地震方位的记录


地动仪制成后安放于洛阳南郊灵台——太史令管辖的天文气象观测台。公元190年，董卓挟汉献帝西迁长安，焚烧洛阳宫庙官府，灵台遭毁。至公元310年永嘉之乱，洛阳再遭洗劫，地动仪彻底失传。公元495年北魏迁都洛阳，灵台旧址改建为佛寺，科学痕迹荡然无存。如今灵台遗址仅存夯土台基，供后人凭吊。

地动仪失传后，后世复原工作长达百余年，形成了科技史上一段引人深思的学术公案：

• 服部一三（日本，1875年）：最早将文献记载转化为图形复原方案，但仅具外形，无内部结构设计
• 王振铎（1936年/1951年）：1936年依据悬垂摆原理设计第一套模型；1951年改用直立杆原理制作展览模型，陈列于中国历史博物馆（今中国国家博物馆）。该模型形似酒樽、八龙蟾蜍的形象深入人心，曾入选中小学课本和1953年邮票。但直立杆原理存在致命缺陷——灵敏度与稳定性矛盾突出，实际无法有效验震。1988年在日本奈良展览时，解说员需用木杆捅落铜丸才能演示，场面尴尬。中国地震学奠基人、中科院院士傅承义直言："房梁上挂块肉都比这强"
• 冯锐（2004-2005年）：中国地震局地球物理研究所研究员冯锐率团队重启复原研究，采用悬垂摆原理——利用悬挂柱体的惯性验震。2005年通过国家验收，在振动台测试中对模拟地震波反应良好且未误触发。2009年中国科技馆新馆展出冯锐版模型。但该模型下部存在较大缝隙，与"覆盖周密无际"的记载不符
• 胡宁生（2020年）：中国科学院南京天文仪器厂厂长胡宁生从理论和实验两方面证明张衡地动仪用立柱验震是可行的，否定了"立柱验震不具备科学依据"的判断，论文发表于学术期刊
• 徐州工程学院联合江苏省地震局（2024年）：采用"三点悬挂复合物理摆"结构，呼应"中有都柱""傍行八道"的记载；借助机械杠杆放大技术提升灵敏度，实现"地不觉动而仪能测"的效果；最关键突破是首次采用擒纵控制机构，实现"虽一龙发机，而七首不动"


计量学意义

• 世界最早的地震方位测量仪器——力学计量的里程碑：候风地动仪是人类第一次用仪器测定地震方位，比欧洲同类仪器（意大利帕米里1856年制造）早约1700年。其核心原理——利用惯性体与地面之间的相对运动来感知和记录地震方向——与现代地震仪的基本原理一脉相承，是力学计量史上的里程碑
• 从"灾异叙事"到"仪器测量"——计量思维的革命：在张衡之前，地震仅被视为灾异现象，记录方式是"某年某月某地地震"。地动仪的出现改变了这一范式——地震首次成为可以由仪器检测、记录方位的自然现象，从主观描述跃升为客观测量，体现了计量思维的本质：将不可控的自然现象转化为可量化、可记录的信号
• 八方位体系——古代方位测量的标准化：地动仪的八龙对应八方，每方位45度（360度÷8）。这一方位体系与中国古代二十四方位（每方位15度，见第32篇司南）一脉相承——八方是二十四方位的粗略版本，适用于地震方位这类不需要极高角度分辨率的测量场景。八方位体系贯穿了中国古代天文、地理、军事、堪舆各领域
• "一龙发机而七首不动"——信号选择性的工程实现：这一记载描述的是仪器的信号选择性——只响应某一方向的地震波而抑制其他方向的干扰。现代地震学中，这一功能由三分量地震仪（南北、东西、垂直三分量）实现。张衡以纯机械方式（八道独立、牙机互锁或擒纵机构）实现了类似功能，体现了古代工匠对信号选择性这一计量学核心问题的深刻理解
• 复原争议本身的计量史价值——从"都柱"之争看惯性原理认知：关于"都柱"是直立杆、倒立摆还是悬垂摆的百年争论，本质上是对惯性原理不同实现方式的探讨。直立杆利用倒立重心不稳、易倾倒的特性；倒立摆是直立杆的精确化表述；悬垂摆利用悬挂体的惯性滞后。三种方案分别对应现代地震学中的不同验震原理，这场争论本身就是一部浓缩的力学计量思想史


参观指南

候风地动仪为文献记载类计量器具，原器已于东汉末年毁失。以下场所可观看不同时期的复原模型：

1. 中国国家博物馆（北京）——藏王振铎1951年复原模型（直立杆原理），是影响最深远的"经典形象"，虽已被证明存在原理缺陷，但仍具重要历史价值
2. 中国科技馆（北京）——"古代科技"展区藏冯锐2009年复原模型（悬垂摆原理），该模型通过了振动台测试，能对模拟地震波作出正确响应
3. 河南博物院（郑州）——藏冯锐版复原模型，可了解悬垂摆原理的实际工作状态
4. 张衡博物馆（南阳南阳市石桥镇）——张衡故里，展示多种地动仪复原模型及张衡生平，可全面了解张衡的科学成就
5. 洛阳灵台遗址（洛阳偃师）——地动仪原器安放地遗址，现存夯土台基，是唯一与原器有直接地理联系的历史遗迹

建议计量爱好者重点了解：
1. 惯性原理——都柱如何利用惯性感知地震方向？直立杆、倒立摆、悬垂摆三种方案各自的优劣
2. 196字文献——《后汉书·张衡传》记载的每一个关键词（都柱、八道、牙机、覆盖周密无际）的工程含义
3. 陇西验震事件——"地不觉动而仪能测"背后的地震波传播原理：远震面波可被仪器感知而人不敏感
4. 复原争议——王振铎模型为何被否定？冯锐悬垂摆模型解决了什么问题？2024年徐州工程学院的擒纵机构有何突破？
5. 与第32篇司南的关联——司南（电磁学）和地动仪（力学）同为张衡时代前后的测量仪器，分别利用磁性和惯性原理，体现了中国古代测量技术的跨领域发展
