| 仪器图片: |
 |
| 仪器名称: |
万能测齿仪 |
| 仪器俗称/别名: |
万能齿轮测量仪、通用齿轮测量仪 |
| 英文名称: |
Universal gear measuring instrument |
| 型号规格: |
传统机械式万能测齿仪（配备指示表，测力2~2.5N） Mahr MMQ400全自动齿形仪（可测模数0.5~20mm，重复精度0.8μm） 哈量万能测齿仪系列 成量万能测齿仪系列 |
| 生产厂家: |
- |
| 相关规程/规范: |
JJF1209 齿轮齿距测量仪校准规范
JJF1124 齿轮渐开线测量仪器校准规范 |
| 测量范围: |
可测齿轮类型：直齿圆柱齿轮、斜齿圆柱齿轮、圆锥齿轮、蜗轮 可测模数范围：一般为1~10mm（视具体型号而定，高端型号可达0.5~20mm） 可测齿轮最大直径：视具体型号而定，通常可达260~400mm 测量力：2~2.5N（通过重锤悬挂提供） 心轴锥度：1:5000~1:7000 心轴径向圆跳动：应小于3μm |
| 技术指标: |
指示表分度值：0.001mm
测量重复性：0.8μm（高端CNC型号如Mahr MMQ400）
弓形架可旋转角度：适应斜齿轮螺旋角调整
测头座配备两个可换测头，微动量由指示表显示
相对齿距偏差测量精度：取决于指示表精度和定位精度 |
| 等级: |
|
| 分辨率: |
0.001mm（指示表分度值） |
| 计量标准与配套设备: |
标准齿轮（精度比被测齿轮高2级以上）：用于综合测量时的基准比对
量块组合（用于心轴调整和定位）
光滑心轴（锥度1:5000~1:7000，径向跳动<3μm，两端中心孔需经仔细研磨）
千分表或电感测微仪（用于定位和读数）
表面粗糙度比较样块（用于被测齿轮齿面质量评估） |
| 推荐标准器品牌: |
|
| 描述: |
万能测齿仪是一种用于测量齿轮、蜗轮等工件齿距误差、基节偏差、公法线长度及齿圈径向跳动的精密测量仪器，适用于直齿或斜齿圆柱齿轮、圆锥齿轮和蜗轮的多参数检测。该仪器以被测齿轮轴心线为基准，通过上下顶尖定位结构实现装夹。

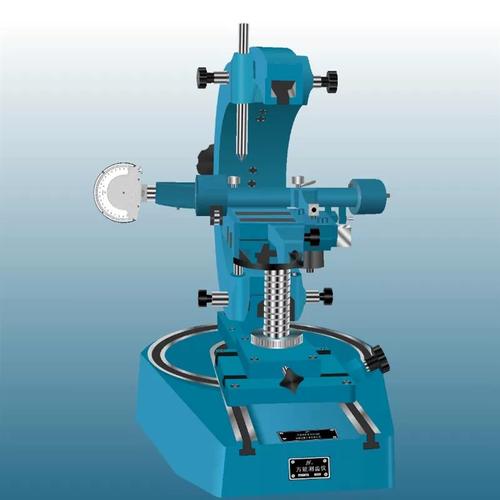

仪器主要由底座、弓形架、上顶尖、测头座、指示表、操作拨板、滑动工作台、限位手柄、支座、定位装置和重锤等部件构成。底座上设有环形槽用于安装可旋转的弓形架，测头座配备两个可换测头，测量时右测头定位，左测头连同测头座一起微动，其微动量由指示表显示。滑动工作台可升降，限位手柄控制工作台位置或径向滑动，以实现换齿测量。在弓形架对应位置设有滑轮，可悬挂重锤以提供2~2.5N的测力，使测头接触齿廓进行检测。对于斜齿轮测量，弓形架可绕被测齿轮螺旋角调整角度，实现法向截面数据采集。
测量齿距偏差时，将被测齿轮套入锥度为1:5000~1:7000的心轴上，并置于上下顶尖之间。两测头调整到适当位置后，由重锤拉动测头座使两测头同时移动，先后与两相邻同侧齿廓接触，由指示表读出相对齿距偏差。对于较高精度齿轮，采用重锤以一定力矩牵引齿轮转动，使两相邻同侧齿廓靠向两测头进行测量。通过逐齿测量并数据处理，可获得齿距偏差和齿距累积误差。此外，通过适当调整测头和测量方法，万能测齿仪还可测量基节偏差、公法线长度变动和齿圈径向跳动等参数。
万能测齿仪主要应用于工厂计量室、车间检查站和计量检定机构的齿轮精度检测环节，适用于5~8级精度圆柱齿轮的多参数测量。与CNC齿轮测量中心相比，传统机械式万能测齿仪结构简单、操作直观，适合中小批量齿轮的单项参数检测和工艺分析。现代万能测齿仪已逐步融入电子测量技术和计算机数据处理系统，如Mahr MMQ400等型号采用CNC控制和电感测微传感器，实现了更高的测量精度和自动化程度。 |
