螺纹综合扫描测量机

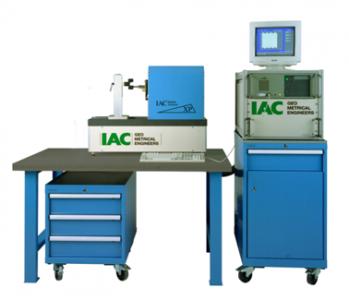

荷兰IAC螺纹综合扫描测量机，突破性、历史性地解决了螺纹测量、检验难题。即用一台仪器完成以下检测任务：接近“泰勒原则”的扫描测量方法，一次性完成螺纹量规所有参数（作用中径、单一中径、大径、小径、螺距、螺距累积误差、牙型角、牙型半角、锥度及牙型轮廓偏差等）的测量、合格性判断。测量原理符合最新国际圆柱螺纹规测试规范VDI/DE/DGQ 2618-4.9标准要求。IAC螺纹综合扫描测量机为全自动测量，二分钟即可完成所有被测参数的扫描测量，并显示所有测量结果。IAC螺纹综合扫描测量机是一台高精度，设计独特，操作简便的适用仪器。已被世界各国（包括中国）的计量、校准机构及相关工厂首选为回转体（光滑量规、各型螺纹（圆柱、圆锥）量规）检测专用设备。
IAC螺纹综合扫描测量机是一台二坐标扫描测量仪，采用T型双向扫描探针、高精度光栅系统（分辨率0.01μm）、配以高精度气浮导轨以及专用测量软件（包括自控测力、速度、各向倾斜修正、内置校准等）使仪器沿一定的轴线长度（接近螺纹的旋合长度）自动扫描连接成线并测量回转体的轴向截面轮廓尺寸，实现对被测件的全面、真实（按定义）测量与合格性评定。其获得专利的双标尺设计、校准件校准模式、高精度的安装夹具（带证书）、专用测量软件及全面的螺纹标准数据库（用户可以自行建立标准库），方便、准确的解决了长期以来螺纹检测的难题。它摒弃了五轴工作台和附件，并且保证了扫描以足够高的精度在回转体的轴向截面内进行，消除了被测件安装时多向倾斜对测量精度的影响。

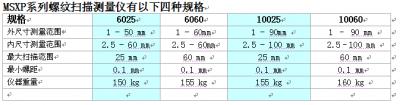

MSXP系列螺纹扫描测量仪可满足工业生产中各类内外径光面量规、螺纹量规的参数测量。它采用先进的测量理念和技术、操作简单方便快捷，应用范围广泛，可满足各种圆柱螺纹塞规、圆柱螺纹环规、锥螺纹塞规、锥螺纹环规、光面环规、光面塞规等各种量规的所有参数的测量，具有极高的测量不确定度，是实验室进行此类参数检测首选的测量仪器。同时由于其测量快速、准确可靠，也是全世界很多螺纹量规制造商用于生产过程中质量控制的理想的测量仪器。
螺纹扫描测量仪全过程为自动测量，测量完成后自动显示所有的测量参数信息，螺纹量规制造商可根据这些信息对加工机器或工具做最佳调整。
MSXP型螺纹扫描测量仪卓越的精度来源于IAC新型专利技术。由超精加工的仪器导轨基准轴构成了两维空间轴系，测量面精确地定位在被测螺纹轴向剖面上，双测尖的T型测头在被测螺纹轴向剖面的上、下轮廓表面连续的扫描。测量传感器系统采用最佳校准，经过校准T型测针中每一个测尖的实际轮廓形状都被多方向自动记录，存储于仪器内部。在量规或工件的扫描测量过程中，每秒数千点的高分辨率两维轮廓点储存在计算机的内存中，第一轮廓线扫描完毕后，测力自动换向，传感器对第二轮廓线进行扫描。扫描所得的每个轮廓点对应一个二维坐标值，其分辨率为0.01µm，它们被存储下来用做数据处理。扫描完成，计算机立刻显示各种参数。

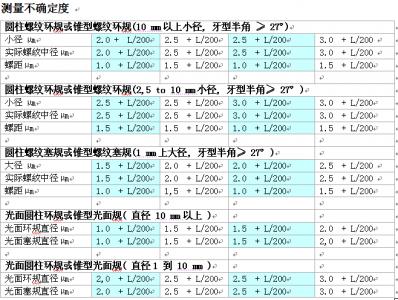

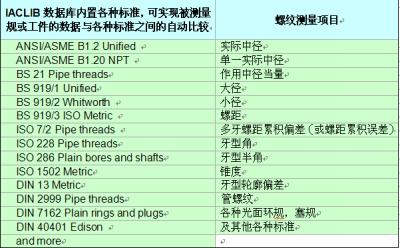

在IACLIB的数据库中,存储着上万种螺纹和光面量规的公差极限值，计量工作者可借助于电脑对测量结果进行非常详细的鉴定和评估。
MSXP型螺纹扫描测量仪的制造符合所有ISO9000的要求。仪器进行初始化和校正后，可进行被测量规的校准测量。
所有的测量轮廓都可转化成DXF格式，通过AUTOCAD系统做进一步的评估和分析。
